MC Z-dek
概述：
由兆宇科技推出的MC Z-dek®是一款基于Xilinx Zynq® -7000系列全可编程系统级芯片的低成本开发板。Zynq®系列是由Xilinx公司推出的可扩展处理平台，将完整的 ARM® Cortex™-A9 MPCore 处理器片上系统 (SoC) 与 28nm低功耗可编程逻辑紧密集成在一起，帮助系统架构师和嵌入式软件开发人员设计、开发和定制系统，可实现系统级的差异化，满足各种行业需要。
Z-dek®丰富的外设接口，包括：千兆以太网，USB，SD卡，HDMI输出接口等，方便单机进行调试与监测工作。同时提供两个I/O接头，在Zynq®-7000 AP SOC器件的可编程逻辑(PL)端连接到两个bank，方便用户通过增加载板，将其SOC的功能扩展为系统级模块。这种独立工作与SOM相结合的方式可以缩短用户产品与项目开发时间，节约开发成本。

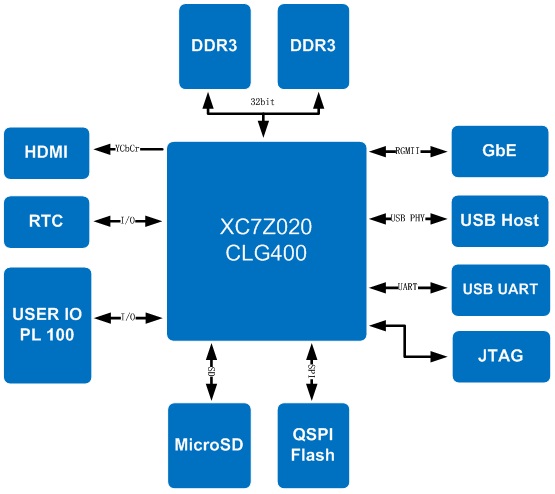

功能结构框图：
特性：
- 处理器:
Zynq®-7000 AP SOC XC7Z020-1CLG400C
- 存储器:
1GB DDR3 SDRAM
128Mb QSPI Flash存储器
MicroSD卡接口
- 外部接口:
10/100/1000 以太网 x1
USB2.0（支持OTG）x1
USB-UART x1
HDMI 输出(支持HDMI 1.4) x1
Xilinx PC4 JTAG配置端口 x1
- 自定义I/O资源:
100个用户I/O
可配置为48对LVDS或者100个单端I/O
- 用户LED与按键开关
套件内容:
| Z-dek电路板 |
| Z-dek USB电缆 |
| Z-dek 电源适配器 |
| Z-dek 样例工程文件及资料（购买后提供下载链接地址） |
应用领域：
- 应用Zynq-7000 AP SOC的评估与原型设计
- 图像处理
- 测试与测量
- 电机控制
- 软件无线电
