产品概述：

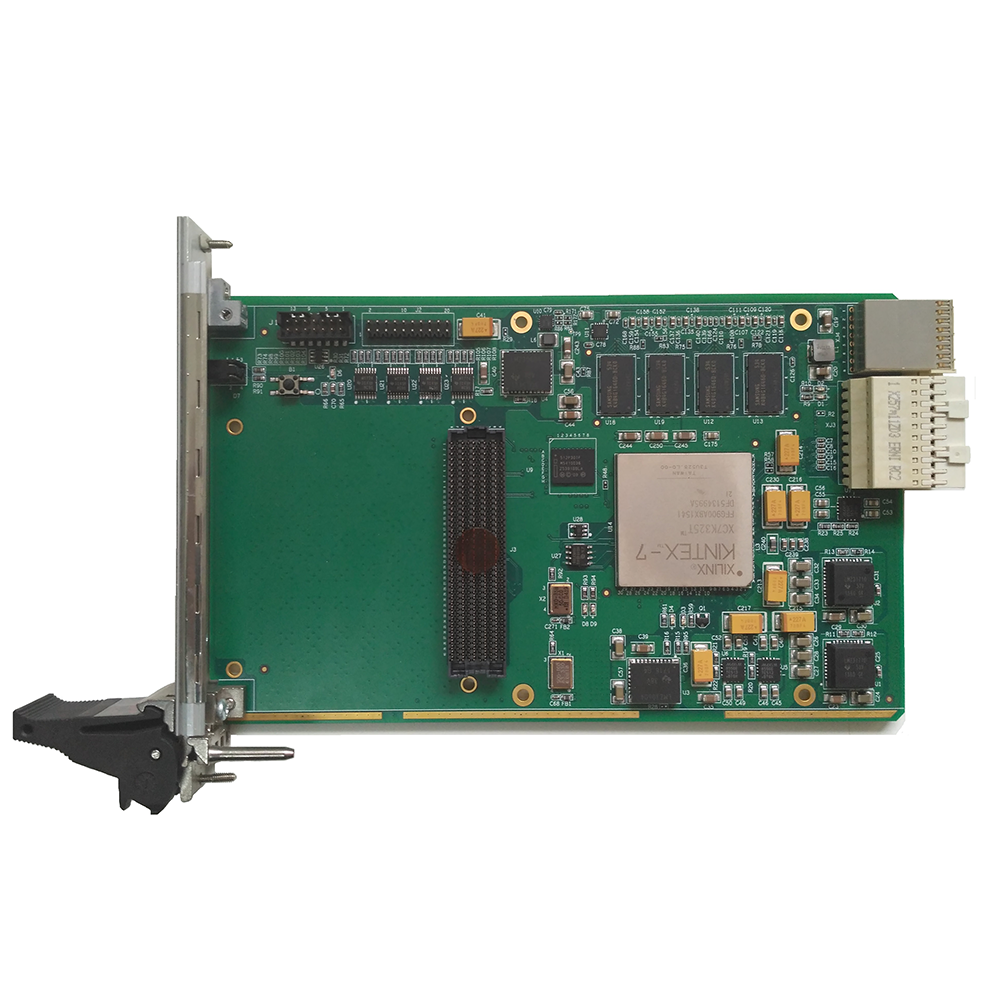

MC PXIe-6065是一款基于PXIe总线的FMC通用载板。板卡选用高性价比的Kintex-7系列FPGA处理芯片XC7K325T，板载2GB DDR3 DRAM内存，通过标准FMC（VITA 57.1）接口向外部提供丰富、高速且可重配置的数字I/O资源，包括84对高速差分线及、3对差分时钟线，配和FMC子卡使用，便于构建灵活、高效的开发及测试环境。

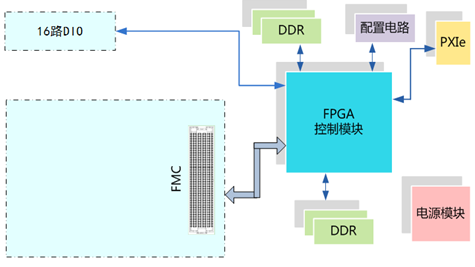

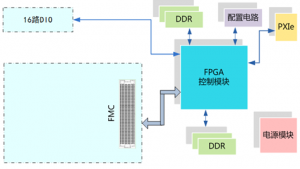

系统框图：

系统主要由DIO模块、FPGA控制模块、DDR存储模块、配置电路模块及电源模块组成。其中，FPGA控制模块通过1个标准FMC（VITA 57.1）接口向外部提供88对高速差分线及3对差分时钟线。DDR存储模块提供基于DDR-3的2GB板载存储空间，可用于存储或处理各种FMC功能子板的通信或采样数据，极大地提高了整个功能板卡的处理性能和能力。配置电路模块支持FPGA程序的在线下载和PROM烧写，可以方便用户进行实时多算法处理的在线测试验证。

产品指标：

• FPGA为kintex-7系列XC7K325T，提供高性价比的丰富的逻辑资源
• 提供FMC标准（VITA 57.1）子卡接口，包括88对高速差分线， 3对差分时钟线
• 载板2GB的高速DDR-3存储器空间
• 16个可独立配置的双向用户IO
• 标准3U-PXI尺寸，支持x8 PCIe 2.0接口规范
• 通用驱动库及开发程序包，支持多种操作系统

应用领域：

• 实时多算法处理的在线测试验证
• 结合不同的FMC功能子板，实现不同测试系统的模块化构建
• 无线、测试测量、国防应用等灵活、高效的开发及测试环境构建
